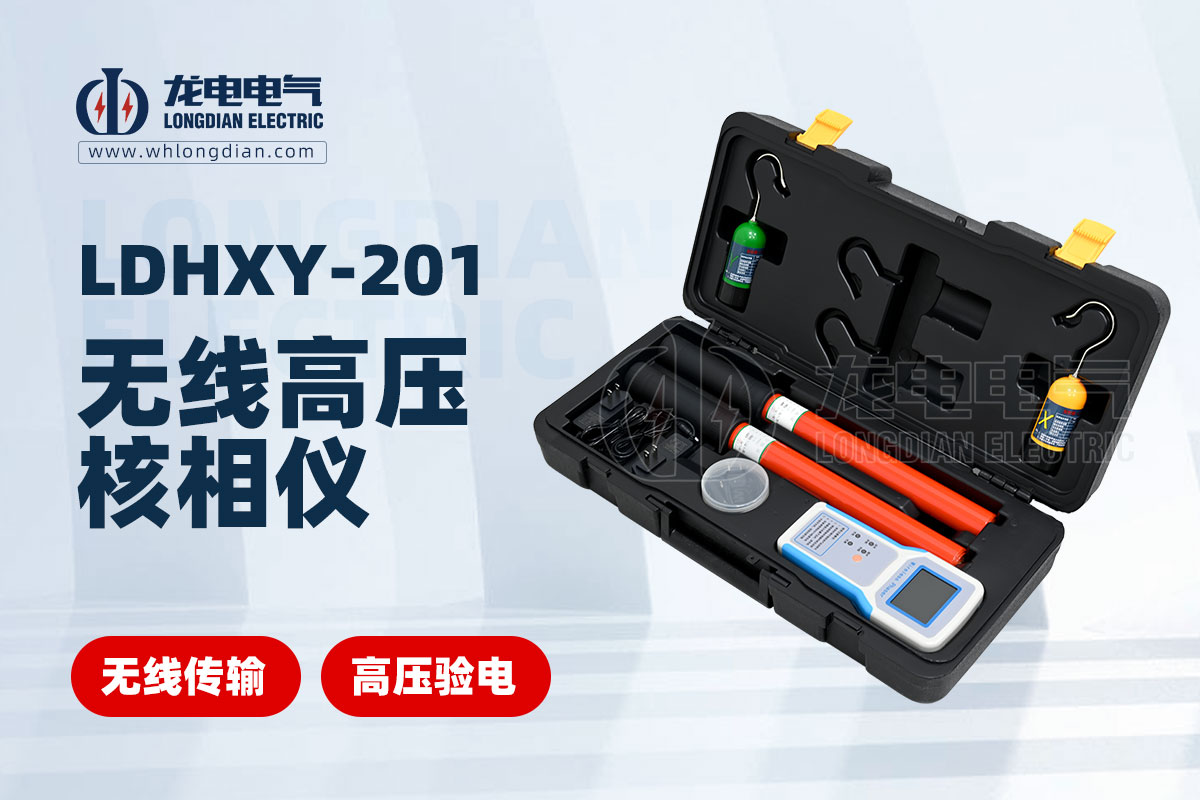

無線高壓核相儀工作原理、優缺點及應用

無線高壓核相儀的工作原理是基于電磁感應原理和無線傳輸技術。

1. 電磁感應原理

當導線中流過交流電流時，導線周圍會產生交變磁場。如果在導線附近放置另一個導體，則在后者的導體中也會感應出交變電動勢。

在無線高壓核相儀中，發射器和接收器均帶有電極，充當感應線圈。當發射器和接收器靠近被測導線時，被測導線中的電流會在發射器和接收器的電極中感應出交變電動勢。

2. 無線傳輸技術

發射器將感應到的交變電動勢轉換為無線信號，并通過無線通道傳送到接收器。接收器接收無線信號后，將其轉換為電信號，并與接收器本身感應到的交變電動勢進行比較。

3. 相序判別

通過比較發射器和接收器感應到的交變電動勢的相位差，可以判斷被測電網的相序。

具體來說，無線高壓核相儀的的工作流程如下：

將發射器和接收器分別連接到被測電網的兩相或三相導線上。

打開發射器電源。

發射器采集相電壓信號并將其轉換為無線信號。

無線信號通過無線通道傳送到接收器。

接收器接收無線信號并進行解調。

接收器與發射器感應到的交變電動勢進行比較。

接收器根據比較結果指示被測電網的相序。

例如，如果發射器和接收器感應到的交變電動勢同相，則說明被測電網同相；如果發射器和接收器感應到的交變電動勢異相，則說明被測電網異相。

無線高壓核相儀的優點是：

◆ 安全性高：無需連接導線，避免了觸電危險。

◆ 使用方便：一人即可完成操作。

◆ 靈活性強：不受地形和設施構架的限制，可用于各種場合。

◆ 測量精度高：相序判別準確可靠。

無線高壓核相儀廣泛應用于電力系統、鐵路、冶金、化工等行業，用于檢測高壓電網的相序，為安全運行提供保障。
